数字孪生驱动的智慧工厂预测维护:研究进展与工业实践

0. 数字孪生驱动的智慧工厂预测维护:研究进展与工业实践

1. 引言:数字孪生驱动的智能工厂预测维护的背景与意义

工业4.0和智能制造的兴起,标志着全球制造业向高效化、智能化转型的关键阶段。在此背景下,预测性维护(Predictive Maintenance, PdM)作为提升生产效率、降低运营成本和减少意外停机时间的核心策略,受到广泛关注[1,2,3,4,5]。传统的维护方法,如事后维护和预防性维护,普遍存在效率低下、成本高昂且难以充分利用设备数据等局限性,尤其在应对复杂工业设备的故障挑战时,往往导致非计划停机和高昂的维修费用[1,2,3,4]。

为克服上述挑战,数字孪生(Digital Twin, DT)技术作为一种“智能方法”应运而生,并在智能制造转型中扮演着核心角色[1,2]。该技术通过构建物理资产的虚拟副本,实现了实时数据交互和高保真模拟,从而显著提升制造生产力、可计量性和产品质量[1,5]。具体而言,数字孪生能够整合海量多源异构数据,增强实时故障诊断能力,并将预测结果转化为可执行的决策,从而有效解决传统预测维护所面临的数据孤岛和实时性挑战[2,4,5]。例如,通过将传感器数据、机器状态信息和运营历史整合到一个统一的虚拟视图中,数字孪生技术可以实现对物理资产的全面理解和精准预测,从而推动更主动、更智能的维护策略[3,6]。

然而,在实际工业应用中,数字孪生驱动的预测维护仍然面临多重复杂挑战。这些挑战不仅包括数据质量的参差不齐、模型更新的滞后性,还涉及跨系统互操作性的复杂性,以及运营技术(OT)数据与信息技术(IT)数据之间的传统壁垒[1,5,6]。数据异构性、实时诊断能力不足以及预测结果难以有效转化为决策等问题,进一步凸显了现有解决方案的局限性[5]。因此,深入研究并克服这些挑战,是充分发挥数字孪生在智慧工厂预测维护中巨大潜力的关键。

本综述旨在系统性地剖析数字孪生技术在智慧工厂预测维护领域的应用、进展、挑战与未来趋势。为确保内容的逻辑性和完整性,本综述将遵循由浅入深、由理论到实践的结构化框架。

首先,本综述将阐明数字孪生的基础概念、核心组成要素以及其在工业物联网(IIoT)环境下的演进与定位。在此基础上,我们将深入探讨支撑数字孪生驱动预测维护的关键使能技术,包括人工智能(AI)在数据分析、模式识别和故障诊断中的作用,以及边缘计算在实时数据处理和决策支持方面的优势。这些技术的集成,为实现高精度、低延迟的预测维护提供了坚实的技术基础。

其次,本综述将重点关注数字孪生驱动的预测维护在工业实践中的具体应用案例。通过分析不同行业(如制造业、能源、交通等)的实际部署情况,揭示数字孪生如何赋能企业实现设备健康状态的实时监控、故障趋势的早期预测以及维护策略的优化。这些案例将突出数字孪生在提升设备运行可靠性、降低维护成本和延长设备生命周期方面的显著效益。

最后,本综述将系统性地识别当前数字孪生在预测维护领域所面临的技术与实施挑战。这包括但不限于数据异构性、模型泛化能力、网络安全、互操作性以及投资回报率(ROI)的评估。基于对现有研究的批判性分析,本综述将进一步展望数字孪生驱动预测维护的未来发展方向,包括新兴技术(如区块链、量子计算)的潜在融合,以及在标准化、可扩展性和可持续性方面的研究重点。通过这种循序渐进的章节安排,本综述旨在为研究人员和工业界从业者提供一个全面、深入且富有洞察力的数字孪生驱动智慧工厂预测维护的知识体系。

为确保后续分析的严谨性与一致性,本章节将明确数字孪生、预测维护和智慧工厂这三个核心概念的内涵,并通过比较不同文献的定义,提炼其共性,并探讨在不同研究背景或工业场景下可能存在的演进和侧重点差异。

数字孪生(Digital Twin):该概念的核心在于构建物理实体、系统或过程的虚拟副本,并通过实时数据连接实现虚拟与物理实体的同步,进而支撑模拟、分析和优化[4,6]。这种定义体现了数字孪生从最初的简单模型向高保真、多维、动态模型的演进趋势,强调其在数据驱动下的实时交互性与预测能力。在不同粒度上,数字孪生的内涵存在差异:在组件级,它可能指单个设备(如泵、电机)的虚拟模型,用于监测其健康状况;在系统级,它可能涵盖生产线或复杂机械系统的整体虚拟表示,用于优化流程;而在工厂级,数字孪生则构建整个制造环境的虚拟蓝图,以实现宏观层面的运营优化和维护策略制定。这种多粒度特性使数字孪生能够适应多样化的工业应用需求,从而在不同研究和工业实践中展现出不同的侧重点。

预测维护(Predictive Maintenance):作为一种基于状态的维护策略,预测维护通过持续监测设备运行状况并利用数据分析技术,旨在预测潜在故障的发生,以便在故障发生前进行主动干预[4]。其主要目标在于最大限度地减少意外停机时间、优化资源分配和降低维护成本[4]。与传统的预防性维护(定期维护,不考虑实际设备状况)或事后维护(故障发生后进行修复)相比,预测维护更强调预防性、数据驱动和效率优化。在智慧工厂背景下,预测维护不再是孤立的维护活动,而是通过数字孪生和边缘计算等先进技术,实现实时资产健康监测和故障预警,从而大幅提升维护效率和准确性[6]。

智慧工厂(Smart Factory):智慧工厂被定义为利用物联网(IoT)、大数据、人工智能(AI)和数字孪生等先进技术,实现生产过程高度自动化、智能化和优化的制造环境[4,6]。它超越了传统自动化工厂的范畴,融合了信息物理系统(CPS),使生产设备、流程和系统之间能够进行实时的数据交换和智能决策。在智慧工厂中,数字孪生通过提供设备的实时健康状况、预测未来性能和模拟不同维护场景,成为实现高效预测维护的核心技术,支撑了整个生产系统的协同优化和智能决策[4]。因此,智慧工厂是数字孪生和预测维护技术得以充分发挥其潜力的应用场景,三者之间存在紧密的耦合关系。

1.1 背景与研究意义

工业4.0和智能制造的兴起,标志着全球制造业向高效化、智能化转型的关键阶段,其中预测性维护(Predictive Maintenance, PdM)被普遍认为是提升生产效率、降低运营成本和减少意外停机时间的核心策略 [1,2,3,4,5]。传统的维护方法,如事后维护和预防性维护,普遍存在效率低下、成本高昂,且难以充分利用设备数据等局限性,尤其在应对复杂工业设备的故障挑战时,往往导致非计划停机和高昂的维修费用 [1,2,3,4]。

为克服上述挑战,数字孪生(Digital Twin, DT)技术作为一种“智能方法”应运而生,并在智能制造转型中扮演着核心角色 [1,2]。该技术通过构建物理资产的虚拟副本,实现了实时数据交互和高保真模拟,从而显著提升制造生产力、可计量性和产品质量 [1,5]。具体而言,数字孪生能够整合海量多源异构数据,增强实时故障诊断能力,并将预测结果转化为可执行的决策,从而有效解决传统预测维护所面临的数据孤岛和实时性挑战 [2,4,5]。例如,通过将传感器数据、机器状态信息和运营历史整合到一个统一的虚拟视图中,数字孪生技术可以实现对物理资产的全面理解和精准预测,从而推动更主动、更智能的维护策略 [3,6]。

然而,在实际工业应用中,数字孪生驱动的预测维护仍然面临多重复杂挑战。这些挑战不仅包括数据质量的参差不齐、模型更新的滞后性,还涉及跨系统互操作性的复杂性,以及运营技术(OT)数据与信息技术(IT)数据之间的传统壁垒 [1,5,6]。数据异构性、实时诊断能力不足以及预测结果难以有效转化为决策等问题,进一步凸显了现有解决方案的局限性 [5]。因此,深入研究并克服这些挑战,是充分发挥数字孪生在智慧工厂预测维护中巨大潜力的关键。

1.2 综述范围与结构

本综述旨在系统性地剖析数字孪生技术在智慧工厂预测维护领域的应用、进展、挑战与未来趋势。为确保内容的逻辑性和完整性,本综述将遵循由浅入深、由理论到实践的结构化框架。

首先,本综述将阐明数字孪生的基础概念、核心组成要素以及其在工业物联网(IIoT)环境下的演进与定位。在此基础上,我们将深入探讨支撑数字孪生驱动预测维护的关键使能技术,包括人工智能(AI)在数据分析、模式识别和故障诊断中的作用,以及边缘计算在实时数据处理和决策支持方面的优势。这些技术的集成,为实现高精度、低延迟的预测维护提供了坚实的技术基础。

其次,本综述将重点关注数字孪生驱动的预测维护在工业实践中的具体应用案例。通过分析不同行业(如制造业、能源、交通等)的实际部署情况,揭示数字孪生如何赋能企业实现设备健康状态的实时监控、故障趋势的早期预测以及维护策略的优化。这些案例将突出数字孪生在提升设备运行可靠性、降低维护成本和延长设备生命周期方面的显著效益。

最后,本综述将系统性地识别当前数字孪生在预测维护领域所面临的技术与实施挑战。这包括但不限于数据异构性、模型泛化能力、网络安全、互操作性以及投资回报率(ROI)的评估。基于对现有研究的批判性分析,本综述将进一步展望数字孪生驱动预测维护的未来发展方向,包括新兴技术(如区块链、量子计算)的潜在融合,以及在标准化、可扩展性和可持续性方面的研究重点。通过这种循序渐进的章节安排,本综述旨在为研究人员和工业界从业者提供一个全面、深入且富有洞察力的数字孪生驱动智慧工厂预测维护的知识体系。

1.3 核心概念界定

本节旨在明确数字孪生、预测维护和智慧工厂这三个核心概念的内涵,并通过比较不同文献的定义,提炼其共性,并探讨在不同研究背景或工业场景下可能存在的演进和侧重点差异,以确保后续分析的严谨性与一致性。

数字孪生(Digital Twin):该概念的核心在于构建物理实体、系统或过程的虚拟副本,并通过实时数据连接实现虚拟与物理实体的同步,进而支撑模拟、分析和优化[4,6]。这种定义体现了数字孪生从最初的简单模型向高保真、多维、动态模型的演进趋势,强调其在数据驱动下的实时交互性与预测能力。在不同粒度上,数字孪生的内涵存在差异:在组件级,它可能指单个设备(如泵、电机)的虚拟模型,用于监测其健康状况;在系统级,它可能涵盖生产线或复杂机械系统的整体虚拟表示,用于优化流程;而在工厂级,数字孪生则构建整个制造环境的虚拟蓝图,以实现宏观层面的运营优化和维护策略制定。这种多粒度特性使数字孪生能够适应多样化的工业应用需求,从而在不同研究和工业实践中展现出不同的侧重点。

预测维护(Predictive Maintenance):作为一种基于状态的维护策略,预测维护通过持续监测设备运行状况并利用数据分析技术,旨在预测潜在故障的发生,以便在故障发生前进行主动干预[4]。其主要目标在于最大限度地减少意外停机时间、优化资源分配和降低维护成本[4]。与传统的预防性维护(定期维护,不考虑实际设备状况)或事后维护(故障发生后进行修复)相比,预测维护更强调预防性、数据驱动和效率优化。在智慧工厂背景下,预测维护不再是孤立的维护活动,而是通过数字孪生和边缘计算等先进技术,实现实时资产健康监测和故障预警,从而大幅提升维护效率和准确性[6]。

智慧工厂(Smart Factory):智慧工厂被定义为利用物联网(IoT)、大数据、人工智能(AI)和数字孪生等先进技术,实现生产过程高度自动化、智能化和优化的制造环境[4,6]。它超越了传统自动化工厂的范畴,融合了信息物理系统(CPS),使生产设备、流程和系统之间能够进行实时的数据交换和智能决策。在智慧工厂中,数字孪生通过提供设备的实时健康状况、预测未来性能和模拟不同维护场景,成为实现高效预测维护的核心技术,支撑了整个生产系统的协同优化和智能决策[4]。因此,智慧工厂是数字孪生和预测维护技术得以充分发挥其潜力的应用场景,三者之间存在紧密的耦合关系。

2. 数字孪生与预测维护概述

智慧工厂的兴起正在引领工业维护策略的深刻变革,从传统的被动响应转向主动预见。在这种转型中,数字孪生技术与预测维护(简称“预测性维护”)的深度融合成为推动智能制造发展的关键驱动力。本章节旨在为读者提供数字孪生和预测性维护的全面概述,阐明它们的核心概念、关键特征及其在智能工厂背景下的协同作用。我们将首先深入探讨数字孪生的概念与特征,包括其实时同步、双向连接、数据驱动和全生命周期管理能力,并分析其组成部分和相对于传统仿真的显著优势。随后,将详细阐述预测性维护的原理、演进历程以及在工业4.0背景下所取得的重大进展。最后,本章将重点解析数字孪生如何赋能预测性维护,通过提升设备健康状态可见性、实现更精准的故障诊断与预测以及优化维护计划和资源分配,为智慧工厂的可靠运行提供有力支撑。通过本章的阐述,读者将对数字孪生和预测性维护的内涵有系统性的理解,并为后续深入探讨二者融合在智慧工厂预测性维护中的研究进展与工业实践奠定基础。

2.1 数字孪生概念与特征

数字孪生(Digital Twin)技术作为物理实体在虚拟世界中的数字副本,其核心概念在于能够实时同步物理实体的状态、行为和性能 [1,2,3,5]。这一定义的共同点在于强调了虚拟模型与物理实体之间的高度关联性和动态性。

数字孪生的核心特征可提炼为以下几个方面:首先是实时同步,即物理实体与虚拟模型之间的数据流是实时的,确保虚拟模型能够准确反映物理世界的当前状态 [1,2,3,5]。其次是双向连接,这意味着数据不仅从物理世界流向虚拟模型,虚拟模型也能够通过反馈机制影响或指导物理实体的操作,形成闭环控制 [1,2,4,5]。第三是数据驱动,数字孪生通过集成传感器数据、历史记录和人工智能(AI)算法来驱动模型的运行和分析,从而提供精确的洞察并支持决策 [1,4,5]。最后是全生命周期管理能力,数字孪生能够覆盖产品或资产从设计、制造、运行到维护和报废的全过程,实现持续监控、预测和优化 [1,2,3,4,5]。

在数字孪生的组件描述方面,不同文章存在共性与差异。例如,[5]强调其核心组成部分包括“物理实体、虚拟模型、实时数据连接和高保真仿真”。与之相似,[1,2,3,4,6]都提及了“物理实体、虚拟模型、数据连接”作为核心组成部分。其中,[6]还特别指出了通过传感器和边缘设备实现双向数据流的重要性,并增加了“服务应用”这一组件,涵盖资产健康监测、预测性维护和过程优化等功能。[4,5]则进一步强调了“高保真仿真”作为重要组成部分,体现了对虚拟模型精确度的要求。[3]则概括为“面向服务的应用”。总体而言,物理实体、虚拟模型和数据连接是普遍认可的核心组件,而“服务应用”或“高保真仿真”则体现了数字孪生在实际应用中的功能延伸或技术要求。

数字孪生在预测维护中相比传统仿真具有显著优势。传统仿真通常是离线的、单向的,且往往基于预设的条件和模型运行 [2,6]。相比之下,数字孪生通过其实时性双向互联性,能够动态反映物理实体的当前状态和行为,提供统一的资产健康视图,这使得其在故障预测和维护决策方面更为精确和及时 [1,4,5]。通过集成传感器数据、历史记录和AI算法,数字孪生能够实现精准故障预测和优化维护计划,支持对设备运行状况的持续监控和优化 [4,5]。然而,现有研究在数字孪生特征描述中,对其在不同工业领域应用下的具体差异或挑战的提及不足,例如缺乏对高保真模型构建的计算成本、数据需求、模型更新和校准的挑战,以及在复杂生产线中如何实现多设备数字孪生的协同等方面的深入讨论 [1,2,3,4,5,6]。此外,针对特定复杂设备(如风力涡轮机或数控机床)构建高保真数字孪生所需的专业知识和数据集成难度,以及在动态变化的生产环境中,数字孪生模型如何实现持续的自适应和更新,也是未来研究需要关注的方向 [4]。

2.2 预测维护原理与演进

预测维护(Predictive Maintenance, PdM)作为一种主动型维护策略,旨在通过持续监测设备状态并分析数据,预测潜在故障,进而在故障发生前实施维护,从而最大限度地减少非计划停机时间、优化资源配置并显著降低运营成本 [1,2,3,4,5,6]。这与传统的被动式事后维护(故障发生后才修复)以及基于固定时间表的预防性维护存在本质区别,标志着维护策略从被动响应向主动预见的重大转变 [1,2,3,4,5]。

在工业4.0的背景下,预测维护技术经历了一个显著的演进过程。早期,预测维护系统主要依赖于简单的基于规则的逻辑判断 [2,3,4,5]。随着传感器技术、物联网(IoT)、大数据分析和机器学习算法的飞速发展,预测维护已演变为结合多源数据的高级智能系统。这些进步使得预测维护能够处理更为复杂设备行为模式,并更精确地预测设备的剩余寿命(Remaining Useful Life, RUL)以及潜在故障模式 [1,2,3,4,5]。

数字孪生技术作为工业4.0的核心技术,进一步推动了预测维护从传统的“基于规则”向更为先进的“基于AI和大数据分析”的转型和升级 [2,3]。数字孪生通过提供设备的实时数据流、高保真模型以及仿真能力,使得预测维护能够更精准地评估设备健康状况、预测退化趋势和RUL [1,2,4,5]。这种深度融合不仅提升了预测的准确性,也为处理复杂的设备故障模式提供了更强大的支持。

然而,尽管预测维护在AI和大数据分析的推动下取得了显著进展,现有方法在处理复杂故障模式、数据不确定性以及模型泛化能力方面仍存在局限性。具体而言,当前研究在数据稀疏性问题和模型在面对未知工况时的适应性方面提及不足 [1,2,3,4,5,6]。在实际工业场景中,高质量的故障数据往往难以获取,这严重制约了AI模型的训练效果和泛化能力。此外,针对新型设备或不常见故障模式,现有模型的适应性也面临挑战,例如在不同设备类型之间迁移模型时的挑战未被充分讨论。这些局限性凸显了未来研究需重点关注的方向,包括开发更鲁棒的数据处理技术和更具泛化能力的预测模型,以应对真实工业环境的复杂性和多变性。

2.3 数字孪生赋能预测维护的优势与融合机制

数字孪生技术凭借其独特的能力,已成为提升预测性维护精度、效率和可靠性的关键。相较于传统预测性维护方法在数据碎片化、实时性不足和故障诊断依赖经验等方面的局限性,数字孪生带来了突破性的改变。它通过构建物理实体的虚拟副本,实现了设备健康状态的全面可见性、更精准的故障诊断与预测以及维护计划与资源分配的优化。

数字孪生赋能预测性维护的核心优势体现在以下几个方面:首先,提升设备健康状态可见性。数字孪生能够通过实时数据收集与分析,提供资产精确的健康状况视图,从而显著提升预测性维护的精度、效率和可靠性 [1,2,3,4,5,6]。这得益于其将运营技术(OT)数据与信息技术(IT)数据整合,提供统一数据视图的能力,例如,Belden的解决方案通过集成监控与数据采集(SCADA)和可编程逻辑控制器(PLC)数据,实现了实时资产健康监测 [6]。

其次,实现更精准的故障诊断与预测。数字孪生能够整合实时传感器数据、历史故障记录和维护日志,构建精确的设备健康模型,并通过高保真仿真预测潜在故障模式和评估剩余寿命 [1,2,4,5]。结合先进的人工智能(AI)算法,数字孪生可以分析数据并预测设备故障和剩余寿命,从而实现精准故障预测 [2]。

再者,优化维护计划和资源分配。基于精准的故障预测结果,数字孪生能够自动生成优化的维护计划和备件需求,从而最大限度地减少非计划停机时间并降低维护成本 [1,2,3,4,5]。

数字孪生作为核心集成平台,将各类预测性维护技术有机结合,提升了整体效率和准确性。其核心融合机制包括:数据实时同步,确保虚拟模型与物理实体的最新状态保持一致 [2,4,5];多源数据融合,整合来自传感器、SCADA、PLC、分布式控制系统(DCS)、制造执行系统(MES)和企业资源规划(ERP)等系统的异构数据,提供全面的设备运行视图 [2,4,5];边缘计算集成,通过在数据源附近进行处理,降低数据传输延迟,实现实时数据处理和分析,例如Hirschmann OpEdge-8D平台在实际应用中的作用 [1,3,4,6];以及可视化决策支持,通过直观的仪表板和警报系统,为维护工程师提供可操作的洞察和维护建议 [1,3,4,5,6]。

然而,在实际工业环境中实现这些优势仍面临挑战。现有研究在强调数字孪生的实时性时,普遍对数据传输、处理延迟或计算资源限制的提及不足,例如在处理超大规模或高速数据流时,如何保障数据同步的实时性和系统性能的稳定性缺乏详细讨论 [1,2,3,4,5,6]。此外,数据孤岛和系统集成复杂性也是数字孪生在工业部署中需要克服的关键瓶颈。例如,在处理大量高频传感器数据时,数据带宽和存储成本带来的挑战,以及如何在资源受限的边缘设备上部署复杂的数字孪生模型并确保其实时响应能力,这些都是未来研究需要深入探讨的方向 [4]。解决这些挑战将进一步释放数字孪生在智慧工厂预测性维护中的巨大潜力。

3. 数字孪生预测维护的核心技术体系

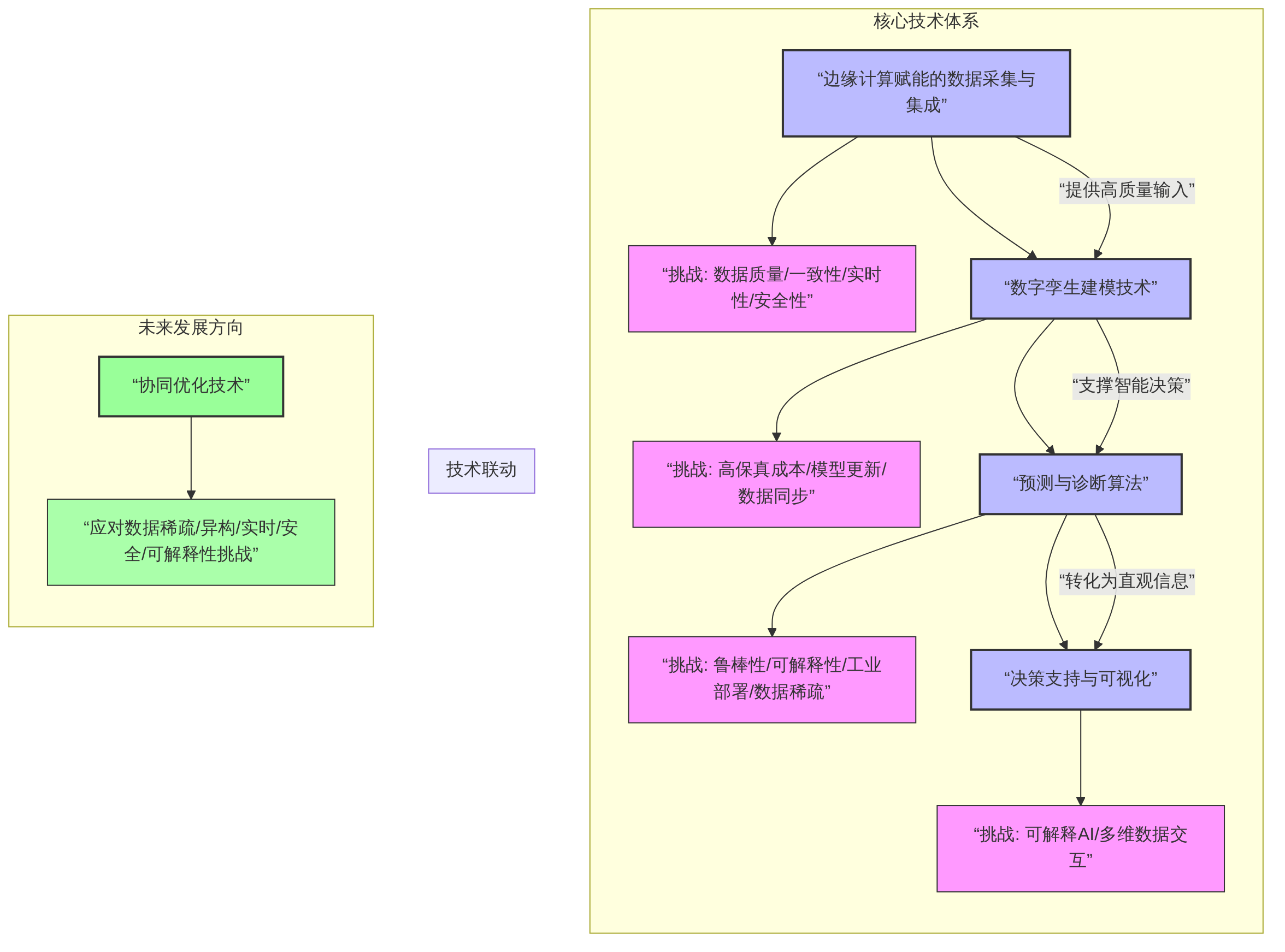

digraph_jpph2ucd_1749802925808_数字孪生预测维护核心技术体系

数字孪生驱动的智慧工厂预测维护体系,其核心在于构建一个能够实时反映物理实体状态、行为和性能的虚拟模型,并在此基础上实现对设备健康状况的智能预测与维护决策优化。这一体系的构建与运行依赖于一系列关键技术,涵盖了从底层数据获取到上层决策支持的完整链条。

首先,边缘计算赋能的数据采集与集成技术是数字孪生系统运行的基础,它负责从多源异构设备中高效、实时地采集海量数据。这些数据是数字孪生模型得以建立和持续更新的“燃料”。通过边缘计算在数据源附近进行预处理和聚合,有效解决了传统云计算模式下数据传输带宽、延迟和安全性的挑战,尤其适用于对实时性要求极高的工业物联网(IIoT)环境 [1,2,3,4,6]。然而,当前在数据质量保障、语义一致性以及复杂工业网络中的超低延迟传输方面仍面临挑战,亟需在数据预处理算法、数据同步机制和联邦学习等技术上取得突破。

其次,数字孪生建模技术是预测维护体系的智能核心,它通过构建物理模型、数据模型和行为模型,甚至引入规则模型,来全面刻画设备的结构、属性、运行状态和动态行为 [3,4,5]。特别是操作技术(OT)与信息技术(IT)数据的深度融合,以及混合建模方法的应用,能够克服单一模型的局限性,提供更全面、更精准的设备运行视图,从而支撑更可靠的预测。尽管如此,高保真模型构建的计算成本、数据需求以及模型更新校准的复杂性,加之不同数据源之间的时间同步、语义对齐和不确定性管理等问题,依然是该领域研究和应用中的主要瓶颈。未来研究应着重于轻量化建模、模型简化以及利用区块链和联邦学习等技术解决数据融合挑战。

再者,预测与诊断算法是数字孪生预测维护实现智能决策的关键驱动力。基于数字孪生所提供的实时数据流,人工智能(AI)算法,特别是机器学习(ML)和深度学习(DL)模型,被广泛应用于故障预测、设备健康评估和剩余寿命(RUL)预测 [3,4,5]。长短期记忆网络(LSTM)等深度学习模型在处理时间序列数据和捕捉复杂模式方面展现出显著优势。然而,现有算法在鲁棒性、可解释性和工业部署方面仍存在不足,尤其在数据噪声、缺失或分布变化时性能易受影响。提升模型可解释性、应对数据稀疏性与隐私保护是未来研究的重点,小样本学习、迁移学习和联邦学习等新兴方法为此提供了潜在解决方案。

最后,决策支持与可视化模块将数字孪生系统所产生的复杂预测结果转化为直观、可操作的信息,有效辅助维护工程师进行维护决策。通过仪表盘、趋势图、实时警报和与人机界面(HMI)/监控与数据采集(SCADA)系统的集成,维护人员能够全面洞察资产健康状况,从而优化维护计划并减少停机时间 [2,3,5]。然而,当前研究在提供可解释的AI诊断信息和支持多维数据交互方面仍显不足。未来研究应致力于提升人机交互界面设计,例如通过增强现实(AR)/虚拟现实(VR)技术和自然语言处理(NLP)技术,以实现更智能、更沉浸式的维护建议和数据探索体验。

综上所述,数字孪生驱动的智慧工厂预测维护体系是一个多技术融合的复杂系统。尽管各核心技术取得了显著进展,但在数据质量、模型构建的复杂性、算法的鲁棒性与可解释性以及人机交互的深度方面仍存在诸多挑战。未来的研究与发展应着重于协同优化这些技术,以应对实际工业场景中数据稀疏性、异构性、实时性、安全性和可解释性等多重挑战,从而推动智慧工厂预测维护迈向更高效、更智能的阶段。

3.1 边缘计算赋能的数据采集与集成技术

数字孪生驱动的智慧工厂预测维护体系,其核心在于高效、实时地整合来自多源异构设备的海量数据。这些数据类型广泛,通常来源于传感器、分布式控制系统(DCS)、可编程逻辑控制器(PLC)以及监控与数据采集(SCADA)系统等工业控制基础设施 [1,2,3,4,5,6]。

边缘计算在数字孪生数据采集与集成中扮演着至关重要的角色 [6]。例如,Belden的Hirschmann OpEdge-8D等边缘计算平台能够利用OPC UA和MQTT等标准化协议,在数据源附近对异构数据进行聚合和规范化处理 [1,2,3,4,6]。这种在边缘侧进行数据预处理和本地分析的策略,显著降低了对核心网络的带宽需求,减少了数据传输延迟,并增强了数据的安全性与隐私保护,尤其适用于工业物联网(IIoT)环境下对实时性要求极高的应用场景 [1,2,3,4,6]。通过避免将所有原始数据传输到云端,边缘计算提高了系统的响应速度和效率 [2]。

然而,现有研究在数据采集与集成技术方面仍存在不足,尤其是在如何深入解决数据质量、一致性、实时性及安全性等挑战方面。具体而言,对数据预处理、异常检测、数据清洗、缺失值处理以及加密等具体技术细节的讨论不够深入,缺乏对数据验证、元数据管理以及如何在多源异构数据集成过程中确保数据语义一致性的详细阐述 [1,2,3,4,6]。尽管边缘计算强调了其优势,但对于实际工业环境中如何应对传感器漂移、数据缺失等数据质量问题,以及在复杂工业网络中实现超低延迟数据传输的复杂性,现有工作尚未提供充分的解决方案 [1]。

此外,边缘计算在处理海量异构数据时也面临固有的局限性,例如计算资源受限和数据同步问题。虽然边缘设备能够进行初步处理,但其计算能力通常不如云端,这可能限制其执行复杂数据分析和机器学习模型的能力。同时,在分布式边缘节点之间维护数据同步和一致性,特别是在网络波动或设备故障的情况下,也是一个亟待解决的挑战。未来研究应着重于开发更高效的数据预处理算法,例如利用联邦学习等技术在边缘侧进行分布式模型训练,以及探索先进的数据管理和同步机制,以确保数字孪生模型的数据输入质量和实时性。

3.2 数字孪生建模技术

数字孪生建模是实现智慧工厂预测维护的核心要素,它通过构建虚拟物理实体,为设备状态表示和故障模式仿真提供了基础框架[4,5]。当前数字孪生模型主要由物理模型、数据模型和行为模型构成,部分研究还引入了规则模型以增强其功能[3,4,5]。

物理模型侧重于描述设备的几何结构、材料属性及其遵循的物理定律,为数字孪生提供了基础的结构与机制理解,适用于机理分析[3,4,5]。数据模型则负责处理和整合来自多源的异构数据,包括传感器数据、历史故障记录和维护日志,为行为模型提供训练和验证数据,并提供设备运行的上下文信息[3,4,5]。行为模型则利用机器学习算法,如神经网络和支持向量机,学习设备在不同运行条件下的动态行为和故障模式,从而实现预测功能,尤其在复杂系统行为预测方面具有显著优势[3,4,5]。

多模型融合是构建全面而精准数字孪生模型的关键,尤其体现在操作技术(OT)与信息技术(IT)数据的深度融合上。通过将OT数据(如传感器实时读数、设备控制数据)与IT数据(如历史维护记录、企业资源规划系统数据)相结合,可以构建出设备运行的全面视图,从而提高预测维护的准确性和效率[3,4,6]。这种融合强调了模型的“动态性”和“全面性”,这暗示了混合建模(结合物理原理和数据驱动方法)以及多领域建模的重要性。通过混合建模,可以克服单一建模方法的局限性,例如物理模型在面对非线性、未知机理的复杂系统时可能存在的不足,以及纯数据驱动模型对大量高质量数据的依赖。

尽管数字孪生建模技术取得了显著进展,但仍面临多项挑战。高保真模型构建的计算成本和数据需求是其中之一。构建能精确反映物理实体状态和行为的模型通常需要大量的计算资源和全面的数据支持,这对于大规模工业应用而言是一个重要制约[2,3,4]。此外,模型更新和校准的挑战亦不容忽视。设备老化、工况变化等因素要求数字孪生模型具备自适应和优化能力,通过实时数据流实现模型的持续校准和更新,但如何在大规模工业场景中高效地进行模型生命周期管理仍缺乏深入讨论[3,4]。

当前融合技术面临的挑战包括不同数据源的时间同步、语义对齐和不确定性管理。例如,来自不同传感器的数据可能存在时间戳不一致或采集频率差异,导致数据融合的复杂性;不同系统和设备之间的数据描述可能存在语义差异,增加了数据整合的难度;以及数据传输和处理过程中的不确定性会影响模型的精度和鲁棒性[2,4]。未来研究可探讨通过轻量化建模和模型简化技术来平衡精度与效率,以降低高保真模型的计算成本和数据需求[2]。同时,结合区块链技术以实现数据溯源和联邦学习在数据共享方面的应用,有望为解决数据融合中的挑战提供新的解决方案[2,4]。

3.3 预测与诊断算法

数字孪生驱动的智慧工厂预测维护广泛采用人工智能(AI)算法进行故障预测、健康评估以及剩余寿命(RUL)预测[3,4,5]。在处理时序数据、识别复杂模式和提高预测精度方面,多种机器学习(ML)与深度学习(DL)模型展现出不同的性能特征[3,4,5]。

具体而言,随机森林(Random Forest)和支持向量机(SVM)等传统机器学习模型被应用于捕捉设备的动态变化并预测性能下降趋势[3,4,5]。对于时间序列数据,循环神经网络(RNN)及其变体,特别是长短期记忆网络(LSTM),因其在处理长期依赖关系和序列数据方面的固有优势,被认为特别适用于设备健康监测与故障预测任务[3,4,5]。这些算法通过分析历史运行数据和实时传感器数据,能够有效识别异常模式并预测设备未来的健康状况[4]。数字孪生所提供的实时数据流为这些预测模型的训练和持续优化提供了关键支持,使得模型能够动态适应设备运行状态的变化。

然而,现有研究在算法的鲁棒性、可解释性以及在实际工业场景中的部署挑战方面存在不足[3,4,5]。例如,当面临数据噪声、缺失或分布变化时,现有算法的性能保证机制仍需深入探究。复杂深度学习模型在资源受限的边缘设备上的部署细节和优化策略也未得到充分讨论。此外,多模态数据的处理复杂性也对算法的鲁棒性提出了更高要求。

当前研究中对算法泛化能力和准确性的批判性评估相对有限。特别需要强调的是,可解释性AI(XAI)在提升工程师对预测结果信任度方面的必要性。目前,许多高级AI模型,尤其是深度学习模型,常被视为“黑箱”,其内部决策机制难以理解,这在需要高度信任和责任的工业维护领域构成重大挑战。为了解决这一问题,未来的研究应侧重于开发和应用可解释性算法,使维护工程师能够理解AI模型做出特定预测的原因,从而增强其对维护建议的信心并辅助决策。

为应对工业数据稀疏性、标签不足以及隐私保护等挑战,小样本学习(Few-Shot Learning)、迁移学习(Transfer Learning)和联邦学习(Federated Learning)等方法展现出巨大潜力。小样本学习允许模型在只有少量标注数据的情况下进行有效学习;迁移学习则能将从一个任务或领域中学到的知识应用于另一个相关任务或领域,有效缓解工业场景中特定设备数据量有限的问题;而联邦学习则能够在数据不出本地的前提下,实现模型在多个数据源上的协同训练,从而有效解决数据隐私和安全问题。这些新兴方法的结合有望克服当前预测与诊断算法在数据稀缺和隐私合规方面的局限性,推动智慧工厂预测维护技术迈向新的发展阶段。

3.4 决策支持与可视化

数字孪生技术在智慧工厂预测性维护中通过提供直观的可视化界面和强大的决策支持,显著增强了维护效率与决策质量。数字孪生系统能够将复杂的预测结果,如设备健康状况、预测故障模式和剩余使用寿命(RUL),以可视化方式呈现给维护工程师,从而辅助维护决策[5]。这些可视化通常以仪表盘、趋势图和实时警报系统的形式呈现,并可与人机界面(HMI)/监控与数据采集(SCADA)系统深度集成,使维护人员能够全面洞察资产的健康状况和潜在风险,并基于数据驱动的洞察力快速做出明智的决策,从而优化维护计划并减少停机时间[2,3]。

然而,现有研究在提供可解释的AI诊断信息和多维数据交互方面仍存在不足。当前的可视化工具未能充分探讨如何将复杂的AI模型输出转化为人类可理解的解释,也未详细阐述如何支持维护工程师进行更深层次的数据探索和交互式分析[2,3,5]。例如,尽管有研究指出数字孪生系统能够提供统一的数据视图和实时资产健康监测以优化生产流程和提升决策质量,但其对具体可视化界面、仪表盘、HMI/SCADA集成或决策支持系统细节的描述仍显不足,尤其是在可解释性AI诊断信息和多维数据交互方面的提及较为缺乏[6]。

未来研究方向应侧重于提升人机交互界面设计,以确保决策支持系统的准确性和及时性,并着重解决可解释性AI诊断信息和多维数据交互的不足。具体而言,可以通过增强现实(AR)/虚拟现实(VR)技术提升沉浸式交互体验,使维护工程师能够更直观地与数字孪生模型进行交互,获得更为沉浸式的故障诊断和维护建议。此外,利用自然语言处理(NLP)技术实现更智能的维护建议问答系统,将有助于用户通过自然语言查询设备状态和获取维护建议,从而降低操作复杂性,提高决策效率。批判性地评估当前可视化工具在处理海量实时数据和支持复杂决策方面的局限性,并探索新的可视化范式以应对这些挑战,是未来研究的重点。

4. 数字孪生预测维护的系统架构与生命周期管理

在智慧工厂的背景下,数字孪生技术已成为实现预测性维护的关键使能器。其核心在于构建一个能够实时反映物理设备状态、行为和性能的虚拟模型,从而通过数据驱动的洞察力,优化维护策略,提升设备可靠性和运营效率。本章节旨在深入探讨数字孪生驱动的预测性维护系统的架构设计理念与实践,并分析其在生命周期管理中的应用。我们将重点关注其框架的共性与设计理念、适用场景与优势,以及在可配置性、模块化、异构系统互操作性和新兴技术集成方面面临的挑战与未来发展方向。

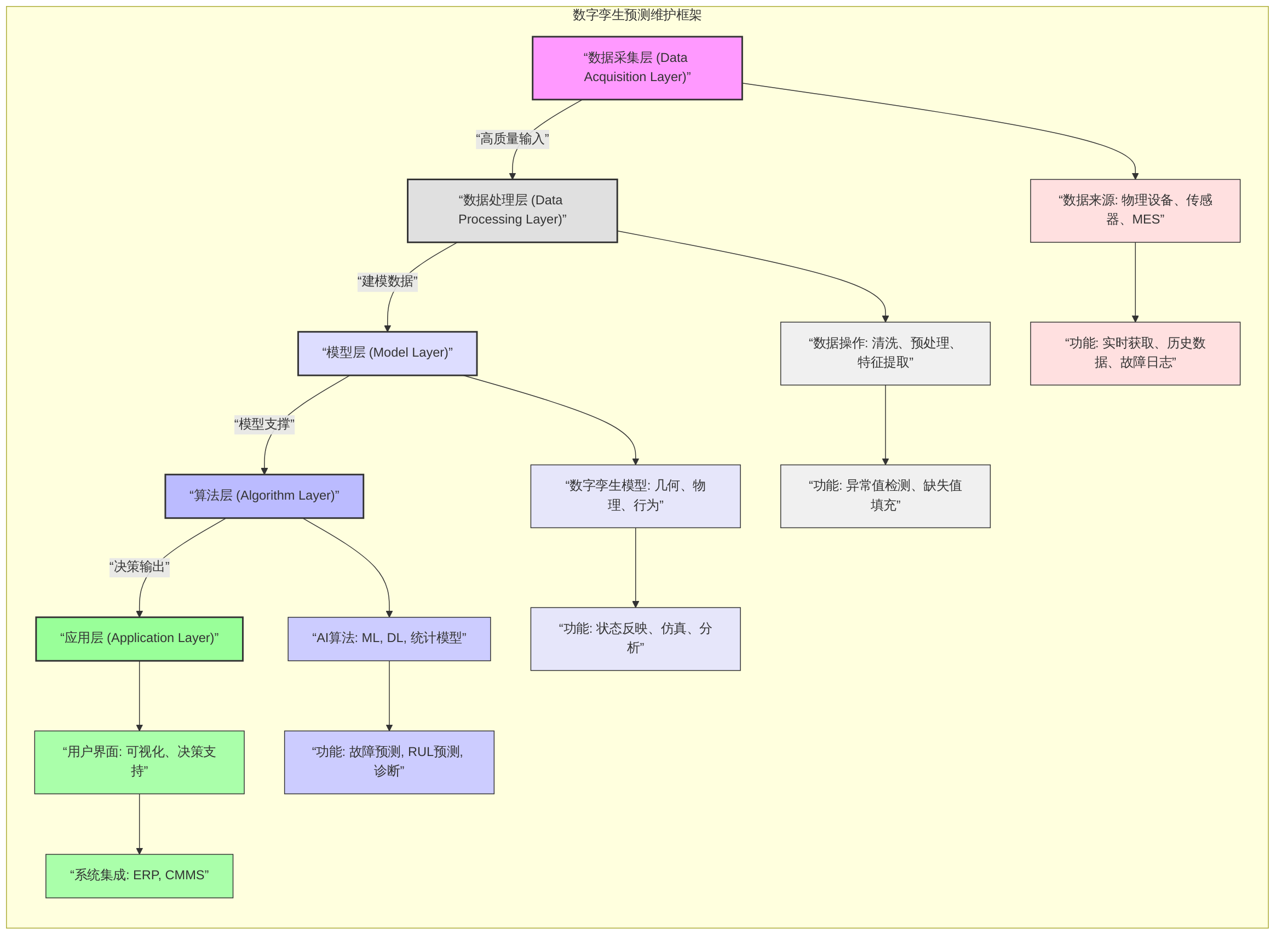

digraph_acxka2qq_1749802928716_数字孪生预测维护框架分层架构

当前,数字孪生预测性维护框架普遍采用分层架构,以实现功能的解耦与模块化管理,满足工业环境中复杂的设备健康管理需求。典型的框架结构包括数据采集层、数据处理层、模型层、算法层和应用层 [4,5]。数据采集层是整个系统的基石,负责从物理设备、传感器、制造执行系统(MES)等多元数据源实时获取运行数据、历史数据和故障日志,确保数据的实时性和准确性。数据处理层则对原始数据进行清洗、预处理、特征提取和融合,如异常值检测、缺失值填充和数据标准化,为后续人工智能预测和数字孪生建模提供高质量输入。

在核心层,模型层负责在数字空间中构建物理设备的数字孪生模型,涵盖几何模型、物理行为模型和历史性能模型,这些模型能够实时反映设备状态与性能,并支持多维度仿真与分析。算法层部署各类人工智能算法,如机器学习、深度学习和统计模型,用于实现设备故障预测、剩余寿命(RUL)预测以及故障诊断等核心功能。最上层的应用层则提供用户友好的可视化界面、维护决策支持工具,并与企业资源规划(ERP)系统和计算机化维护管理系统(CMMS)等其他企业系统进行接口集成,使用户能够直观了解设备健康状况并获取优化的维护策略建议 [4,5]。

这些分层框架通过强调数据流和信息传递,旨在实现精准的故障预测和优化维护计划,从而提高设备可靠性并降低运营成本 [4,5]。它们适用于智能制造环境中的多种工业场景,例如复杂生产线的设备健康管理、高价值资产的预测性维护以及大规模工业设备的远程监控。通过集成实时数据和人工智能算法,这些框架能够支持设备全生命周期的健康监测,从而优化维护资源配置,减少非计划停机时间。

尽管现有框架在通用场景下进行了技术验证,但其在可配置性、模块化以及针对不同工业场景的适应性方面仍存在不足,缺乏深入的批判性评估 [4,5]。例如,一个框架如何快速适应不同类型设备或生产线的维护需求,以及在面对异构设备和遗留系统时,其模块化设计如何促进无缝集成和扩展,这些方面仍需进一步探索。许多框架虽然提出了模块化设计,但其模块间的解耦程度和接口标准化水平仍有提升空间,限制了其在快速变化的工业环境中进行灵活配置和部署的能力。部分研究,如Belden公司的解决方案,虽然关注通过边缘计算和数字孪生实现数据整合和实时洞察,但并未提供一个通用的、模块化的框架设计,导致其在可配置性、模块化和工业场景适应性方面的信息不足 [6]。

现有框架在支持多模态数据集成方面展现出一定的潜力。通过数据采集和处理层,框架能够整合来自传感器、可编程逻辑控制器(PLC)、监控与数据采集(SCADA)系统、MES、ERP系统等不同来源的数据,包括时间序列数据、图像数据和文本数据等。然而,异构系统互操作性仍然是挑战。工业现场设备多样,通信协议复杂,如何实现不同厂商、不同代际设备之间的无缝数据交换和功能协作,是框架设计中需要重点考虑的问题。一些框架试图通过建立统一的数据模型和应用程序接口(API)来解决这一问题,但实际应用中仍面临数据语义一致性、数据格式转换等复杂挑战。

此外,现有框架在应对快速变化的工业需求和集成新兴技术方面的灵活性普遍有待提高。在工业4.0的背景下,新的传感技术、人工智能算法(如联邦学习、强化学习)、边缘计算和区块链等技术层出不穷。现有框架需要具备更强的可扩展性和兼容性,以便快速集成这些新兴技术,从而提升预测性维护的智能化水平和效率。例如,将边缘计算能力内嵌到数据处理层,可以实现数据在源头的实时分析和决策,降低数据传输延迟。框架还应支持动态调整其内部模块和算法,以适应新的生产模式或设备特性变化,从而提升其在复杂多变工业环境中的鲁棒性和适应性。未来的研究应聚焦于开发更具弹性、高度可配置和可扩展的数字孪生预测性维护框架,以更好地满足未来智慧工厂的需求。

4.1 数字孪生预测维护框架设计

数字孪生驱动的预测性维护框架在智慧工厂中扮演着核心角色,其设计旨在通过集成多源数据、先进算法和数字模型,实现设备全生命周期的健康监测与维护优化。现有研究普遍提出了多层级的框架设计理念,以应对工业环境中复杂的设备健康管理需求。

框架共性与设计理念: 当前主流的数字孪生预测性维护框架普遍采用分层架构,以实现功能的解耦与模块化管理。典型框架通常包括数据采集层、数据处理层、模型层、算法层和应用层 [4,5]。

  • 数据采集层:负责从物理设备、传感器、制造执行系统等来源获取实时运行数据、历史数据以及故障日志。此层是构建数字孪生模型的基础,确保数据的实时性与准确性。
  • 数据处理层:对采集到的原始数据进行清洗、预处理、特征提取和融合,为后续的人工智能预测和数字孪生建模提供高质量输入。这包括异常值检测、缺失值填充、数据标准化等操作。
  • 模型层(数字孪生构建):在数字空间中构建物理设备的数字孪生模型,涵盖几何模型、物理行为模型、历史性能模型等。这些模型能够实时反映设备的状态与性能,并支持不同维度的仿真与分析。
  • 算法层(人工智能预测与诊断):部署各类人工智能算法,如机器学习、深度学习、统计模型等,用于设备的故障预测、剩余寿命预测(RUL)以及故障诊断。此层是实现预测性维护核心功能的关键。
  • 应用层:提供用户友好的可视化界面、维护决策支持工具以及与其他企业系统(如企业资源规划、计算机化维护管理系统)的接口。通过此层,用户可以直观地了解设备健康状况,并获得优化的维护策略建议 [4,5]。

适用场景与优势: 这些框架通过强调数据流和信息传递,旨在实现精准的故障预测和优化维护计划,从而提高设备可靠性并降低运营成本 [4,5]。它们适用于智能制造环境中的多种工业场景,例如复杂生产线的设备健康管理、高价值资产的预测性维护以及大规模工业设备的远程监控。通过集成实时数据和人工智能算法,框架能够支持设备全生命周期的健康监测,从而优化维护资源配置,减少非计划停机时间。

可配置性、模块化与工业场景适应性评估: 尽管现有框架在通用场景下进行了技术验证,但其在可配置性、模块化以及针对不同工业场景的适应性方面仍存在不足,缺乏深入的批判性评估 [4,5]。例如,一个框架如何快速适应不同类型设备或生产线的维护需求,以及在面对异构设备和遗留系统时,其模块化设计如何促进无缝集成和扩展,这些方面仍需进一步探索。许多框架虽然提出了模块化设计,但其模块间的解耦程度和接口标准化水平仍有提升空间,限制了其在快速变化的工业环境中进行灵活配置和部署的能力。部分研究(如Belden公司的解决方案)虽然关注通过边缘计算和数字孪生实现数据整合和实时洞察,但并未提供一个通用的、模块化的框架设计,导致其可配置性、模块化和工业场景适应性信息不足 [6]。

多模态数据集成与异构系统互操作性: 现有框架在支持多模态数据集成方面展现出一定的潜力。通过数据采集和处理层,框架能够整合来自传感器、可编程逻辑控制器、监控与数据采集系统、制造执行系统、企业资源规划系统等不同源的数据,包括时间序列数据、图像数据、文本数据等。然而,异构系统互操作性仍是挑战。工业现场设备多样,通信协议复杂,如何实现不同厂商、不同代际设备之间的无缝数据交换和功能协作,是框架设计中需要重点考虑的问题。一些框架试图通过建立统一的数据模型和应用程序接口来解决这一问题,但实际应用中仍面临数据语义一致性、数据格式转换等复杂挑战。

灵活性与应对新兴技术: 现有框架在应对快速变化的工业需求和集成新兴技术方面的灵活性普遍有待提高。工业4.0背景下,新的传感技术、人工智能算法(如联邦学习、强化学习)、边缘计算、区块链等技术层出不穷。现有框架需要具备更强的可扩展性和兼容性,以便快速集成这些新兴技术,从而提升预测性维护的智能化水平和效率。例如,将边缘计算能力内嵌到数据处理层,可以实现数据在源头的实时分析和决策,降低数据传输延迟。此外,框架应支持动态调整其内部模块和算法,以适应新的生产模式或设备特性变化,从而提升其在复杂多变工业环境中的鲁棒性和适应性。未来的研究应聚焦于开发更具弹性、高度可配置和可扩展的数字孪生预测性维护框架,以更好地满足未来智慧工厂的需求。

4.2 数字孪生平台与架构

数字孪生驱动的智慧工厂预测维护体系中,平台与架构是核心支撑。虽然部分研究未直接阐述其平台架构细节,但其提出的预测维护框架隐含了对关键平台功能的需求,例如数据管理、模型库及应用服务等,并强调了人工智能算法与数字孪生模型的集成以实现高效预测维护[5]。

综合现有研究,数字孪生平台架构通常呈现分层结构。其中,数据采集是基础,通过边缘设备(如Belden的Hirschmann OpEdge-8D)整合操作技术(OT)和信息技术(IT)数据是实现这一目标的关键一步[6]。数据处理和分析层可在边缘或云端实现,从而支持实时洞察和资产健康视图的提供。尽管如此,现有工作在关键组件如数据湖、知识图谱、模型库或可视化引擎的详细说明上仍有不足,平台的数据管理、模型管理和服务编排功能也未被充分阐述。

在平台部署方面,研究倾向于云、边缘或混合部署模式。边缘计算与数字孪生的结合,能有效提升数据处理的实时性和安全性,减少云端传输延迟和带宽需求,尤其适用于工业场景中的快速响应需求[6]。然而,针对不同部署方案的优劣势对比、以及平台的可扩展性、互操作性和安全性等关键性能指标的深入分析仍有待加强。

当前数字孪生平台面临的主要挑战包括标准化、模块化和跨领域集成。现有研究在这些方面的详细讨论相对缺乏,这限制了数字孪生技术在不同工业场景中的广泛应用和互操作性[5,6]。为了应对这些挑战,微服务架构和容器化技术(如Docker和Kubernetes)的应用显得尤为重要,它们能够显著提升平台的模块化、可扩展性和弹性,促进独立服务的部署和管理。此外,基于开放标准和应用编程接口(API)的平台互操作性是实现不同系统间无缝数据交换和功能协作的关键。

尽管数字孪生平台在预测维护中展现出巨大潜力,但现有平台在支持全生命周期管理、多源数据融合以及提供可解释性服务方面仍存在不足。未来的研究应聚焦于开发更加成熟的平台架构,以解决这些挑战,并提升数字孪生在智慧工厂中的应用效能。

5. 数字孪生驱动预测维护的工业实践与效益评估

数字孪生技术作为工业4.0的核心支柱,正在智慧工厂的预测性维护领域展现出变革性的潜力。本章旨在深入探讨数字孪生驱动的预测性维护(DT-PM)在工业实践中的应用现状、其所带来的经济效益,以及在实际部署过程中面临的挑战与未来发展方向。我们将首先分析DT-PM的典型应用场景与案例,并识别当前研究在工业实践细节和效益量化方面存在的不足。随后,我们将详细评估DT-PM所能带来的经济效益与投资回报,并提出一套统一的效益评估指标体系,以期为企业在DT-PM的实施提供量化的决策依据。

在工业领域,DT-PM的核心价值在于通过实时监测、高保真仿真以及精准故障预测,优化设备维护策略,从而显著提升生产效率并降低运营成本。人工智能(AI)模型,如长短期记忆网络(LSTM),已被广泛应用于DT-PM框架中,以实现对数控机床、机器人和风力涡轮机等多种工业设备的故障预测和健康评估,旨在通过高保真仿真和精准故障预测来优化维护计划,进而提升设备稼动率并降低运营成本[4,5]。例如,Belden公司通过整合边缘计算和数字孪生解决方案,为制造业提供了统一数据视图和实时资产健康监测能力,实现从被动维护向主动预测性维护的转变,显著降低了非计划停机时间[2,6]。通过利用边缘计算设备在车间层面聚合和处理数据,并经由OPC UA和MQTT等协议传输至中央平台,实现了对生产设备的全面监控和预测性分析,进而优化生产流程、减少非计划停机时间、提升设备稼动率并提高产品质量和生产效率[1]。

尽管上述研究和实践案例强调了数字孪生预测性维护的巨大潜力及其在提升生产力、降低停机时间方面的预期效益[1,2],但现有工作普遍存在一个显著的局限性,即缺乏具体的工业实践细节和量化效益数据[1,2,3,4,5,6]。例如,鲜有文章提供实际部署案例中生产效率提升的百分比、停机时间减少的具体量值,或维护成本降低的详细数据。此外,对于大规模异构数据处理、数据安全和隐私等实际部署挑战的讨论也相对较少[2,4]。现有文献未能详细阐述在实际工厂环境中如何处理实时、高并发的数据流,如何保障敏感生产数据的安全,以及在不同行业(如能源、交通)中数字孪生预测性维护的具体实施挑战和成功经验。这种倾向于框架设计而非实践细节的现象,可能源于理论框架的普适性和企业对商业敏感信息的保护。然而,这种倾向限制了研究成果对工业界的直接指导意义,难以充分展现数字孪生预测性维护的实际效能和投资回报率。

为弥补这一不足,未来的研究和综述应更加侧重于深入挖掘具体的工业案例,并详细阐述其数字孪生预测性维护解决方案的实现细节。在案例分析中,需重点关注以下几个方面:具体的技术栈(如采用的传感器、数据采集系统、AI模型、仿真平台等)、实施流程(从需求分析到部署和持续优化)、面临的实际挑战(如数据质量、系统集成、人员技能等)以及量化收益数据。例如,可以提供停机时间减少的百分比、维护成本降低的幅度、设备稼动率的提升量,以及故障预测的准确率和召回率等具体指标。通过这种方式,案例分析将更具说服力,能够为其他工业企业提供可借鉴的成功路径和实施经验,从而推动数字孪生预测性维护技术在更广阔范围内的应用和发展。

数字孪生驱动的预测性维护技术已在多个工业领域展现出广阔的应用前景,其核心价值在于能够通过实时监测、高保真仿真和精准故障预测来优化设备维护策略,从而提升生产效率并降低运营成本。

5.1 典型应用场景与案例分析

数字孪生驱动的预测性维护技术已在多个工业领域展现出广阔的应用前景,其核心价值在于能够通过实时监测、高保真仿真和精准故障预测来优化设备维护策略,从而提升生产效率并降低运营成本。在汽车制造、航空航天、能源等领域,数字孪生预测性维护的成功案例和框架日益增多。

通用框架设计方面,多项研究提出了人工智能(AI)驱动的预测性维护框架,例如基于长短期记忆网络(LSTM)等AI模型进行故障预测和健康评估的通用框架,其理论上可应用于数控机床、机器人和风力涡轮机等多种工业设备 [4,5]。这些框架旨在通过高保真仿真和精准故障预测来优化维护计划,进而提升设备稼动率并降低运营成本。例如,Belden公司通过其边缘计算和数字孪生解决方案,为制造业提供了统一数据视图和实时资产健康监测能力 [1,6]。该方案通过整合DCS、PLC、SCADA、MES和ERP等系统的异构数据,实现了对资产健康状况的全面视图,助力制造商从被动维护转向主动预测性维护,从而显著降低非计划停机时间 [2]。通过利用边缘计算设备如Hirschmann OpEdge-8D在车间层面聚合和处理数据,并通过OPC UA和MQTT等协议传输至中央平台,实现了对生产设备的全面监控和预测性分析,进而优化生产流程、减少非计划停机时间、提升设备稼动率并提高产品质量和生产效率 [1]。

尽管上述研究和实践案例强调了数字孪生预测性维护的巨大潜力及其在提升生产力、降低停机时间方面的预期效益 [1,2],但现有工作普遍存在一个显著的局限性,即缺乏具体的工业实践细节和量化效益数据 [1,2,3,4,5,6]。例如,鲜有文章提供实际部署案例中生产效率提升的百分比、停机时间减少的具体量值,或维护成本降低的详细数据。此外,对于大规模异构数据处理、数据安全和隐私等实际部署挑战的讨论也相对较少 [2,4]。例如,现有文献未能详细阐述在实际工厂环境中如何处理实时、高并发的数据流,如何保障敏感生产数据的安全,以及在不同行业(如能源、交通)中数字孪生预测性维护的具体实施挑战和成功经验。

这些文章之所以倾向于框架设计而非实践细节,可能原因在于理论框架的普适性较高,能够涵盖更广泛的工业场景,且数据收集和实践案例的分享往往涉及企业的商业敏感信息。然而,这种倾向限制了研究成果对工业界的直接指导意义,难以充分展现数字孪生预测性维护的实际效能和投资回报率。

为弥补这一不足,未来的研究和综述应更加侧重于深入挖掘具体的工业案例,并详细阐述其数字孪生预测性维护解决方案的实现细节。在案例分析中,需重点关注以下几个方面:具体的技术栈(如采用的传感器、数据采集系统、AI模型、仿真平台等)、实施流程(从需求分析到部署和持续优化)、面临的实际挑战(如数据质量、系统集成、人员技能等)以及量化收益数据。例如,可以提供停机时间减少的百分比、维护成本降低的幅度、设备稼动率的提升量,以及故障预测的准确率和召回率等具体指标。通过这种方式,案例分析将更具说服力,能够为其他工业企业提供可借鉴的成功路径和实施经验,从而推动数字孪生预测性维护技术在更广阔范围内的应用和发展。

5.2 经济效益与投资回报分析

数字孪生驱动的预测性维护在智慧工厂环境中展现出显著的经济效益和投资回报潜力。其核心价值在于通过精确预测设备故障,有效地降低维护成本、减少非计划停机时间、提升设备稼动率以及优化备件库存管理[2,3,5]。通过避免高昂的紧急维修费用和生产中断损失,企业能够显著提高整体运营效率,并延长设备寿命,从而实现长期的成本节约[2,3,5]。此外,预测性维护还能够减少不必要的预防性维护活动,进一步优化备件采购和库存管理策略,从而降低与库存积压和过时备件相关的成本[2]。

尽管数字孪生预测维护的潜在经济效益已被广泛认可,但现有研究在提供具体的量化数据、详细的投资回报分析案例,以及建立统一的效益评估指标体系方面仍存在不足[2,3,5,6]。目前的文献普遍缺乏特定行业或设备的具体投资回报率(ROI)计算过程,使得其经济效益的论证略显泛泛[2,3]。

在评估数字孪生预测维护的经济效益时,企业面临多重挑战,例如数据获取困难、评估指标不统一等[3,5,6]。为克服这些挑战,未来研究应聚焦于建立统一且标准化的效益评估指标体系,如总拥有成本(TCO)分析、投资回报周期(ROI)计算和设备综合效率(OEE)提升。例如,ROI可以量化为: ROI=收益成本成本×100ROI = \frac{\text{收益} - \text{成本}}{\text{成本}} \times 100% 其中,“收益”包括因减少停机时间、降低维护成本和优化备件库存所带来的节省,“成本”则涵盖初始投资、人员培训和数据基础设施建设等。

影响数字孪生预测维护投资回报率的关键因素包括初始投资成本、维护人员培训费用和数据基础设施建设成本。这些因素对投资回报周期具有显著影响[2,3,5]。为了降低投资风险并加速回报,企业可以考虑分阶段部署数字孪生解决方案,从试点项目开始,逐步扩大应用范围。此外,服务化模式(DTaaS)的兴起也为企业提供了更灵活的部署选择,通过订阅服务而非一次性大额投入,有助于平滑初期成本并降低投资门槛。

6. 挑战、机遇、创新解决方案与未来展望

数字孪生驱动的智慧工厂预测性维护技术在提升工业生产效率和降低运营成本方面展现出巨大潜力,但其大规模落地和广泛应用仍面临一系列复杂挑战,这包括技术层面的数据处理、模型构建与系统集成难题,以及非技术层面的经济效益评估和组织变革阻力。本章节旨在系统梳理当前数字孪生驱动的预测性维护所面临的关键挑战与尚未解决的问题,并在此基础上,深入探讨如何通过引入突破性的研究方向和创新的解决方案来有效应对这些挑战,从而为数字孪生技术在智能工厂预测性维护领域的未来发展提供理论依据和实践指导。

当前研究与工业实践在数字孪生驱动的预测性维护实施过程中,普遍面临多源异构数据带来的复杂性、预测模型在精度和泛化能力上的局限性,以及系统互操作性与标准化不足等关键技术障碍。此外,如何有效评估数字孪生部署的投资回报率(ROI)也构成了重要的非技术挑战。这些挑战的根本原因在于工业数据自身的复杂性、现有模型和技术的成熟度不足,以及跨系统、跨厂商协同的缺乏。同时,新兴技术如元宇宙与数字孪生预测性维护的结合仍处于探索初期,缺乏具体的应用模式和潜在影响的深入研究。因此,本章节将逐一剖析这些核心挑战,为后续章节提出创新解决方案和指明未来研究方向奠定基础。

6.1 当前挑战与未解决问题

数字孪生驱动的预测维护在智能工厂的实施中面临诸多技术与非技术挑战,这些挑战的根本原因往往在于多源异构数据的复杂性、模型构建与泛化能力的局限性,以及实际应用场景的特殊性。

数据质量与异构性是当前数字孪生预测维护领域面临的首要挑战 [1,2,3,4]。其根本原因在于工业环境中传感器、PLC、SCADA 系统等多种设备生成的数据格式多样、采样频率不一,且存在大量噪声、缺失值和异常值,导致数据清洗、集成和预处理过程极为复杂 [2]。例如,将操作技术(OT)数据与信息技术(IT)数据整合以实现统一视图和实时洞察,需要对来自不同来源的数据进行收集、聚合和标准化 [6]。当前研究在应对数据质量问题时,虽提出了先进数据预处理技术 [1,3,4,5],但普遍缺乏对基于元数据管理、数据清洗和验证自动化工具的深入探讨 [1,2,3,4,5]。

其次,模型精度与泛化能力是数字孪生预测维护中的关键瓶颈 [1,2,3,4]。预测模型在面对复杂多变的工作环境和稀有故障模式时,其准确性和适应性仍有待提升 [2]。数据稀疏性尤其对于罕见故障模式,可能导致模型训练不足,进而影响其在真实工业场景中的泛化能力。虽然迁移学习和联邦学习被提出作为提升模型泛化能力的潜在解决方案 [1,3,4,5],但现有研究在模型精度方面尚未深入探讨集成多物理场仿真或多模态数据融合的方法,以更全面地捕捉设备运行的复杂物理机制 [1,2,3,4,5]。此外,模型可解释性不足也影响了维护决策的信任度,尤其是在高风险工业场景中,用户需要理解模型做出特定预测的依据。

互操作性与标准化是实现数字孪生大规模部署和异构数字孪生模型有效协同的关键障碍 [1,2,3,4]。不同厂商设备和系统之间缺乏统一的通信协议和数据模型,阻碍了数据和模型在跨系统和跨厂商间的无缝流动 [2]。虽然开放标准和 API 被认为是改善互操作性的途径 [1,3,4,5],但如何实现真正的跨领域、跨厂商数据模型集成仍是未解问题。

计算资源与实时性对大规模数字孪生部署提出了高要求 [1,2,3,4]。高保真数字孪生的实时模拟和数据处理需要庞大的边缘和云端计算能力,同时需要确保数据处理和模型响应的低延迟和实时性 [2]。边缘计算与云计算协同被认为是解决带宽限制和延迟的有效途径 [1,3,4,5],但其在实际工业场景中实施的复杂性及其面临的具体技术障碍,例如如何有效平衡边缘与云端的数据处理与模型部署,仍需进一步研究。

网络安全与隐私是数字孪生应用中不容忽视的挑战,尤其是在敏感工业数据传输和存储过程中,保护数据免受网络攻击和泄露至关重要 [1,2,3,4]。虽然多层安全措施被提出作为解决方案 [1,3,4,5],但如何建立一套全面且适应性强的安全框架,以应对日益复杂的网络威胁,仍是一个关键问题。

此外,投资回报率(ROI)的评估与量化是数字孪生预测维护部署中的一个普遍存在的非技术挑战 [1,2,3,4]。企业在部署数字孪生系统初期面临高昂的投入成本,如何清晰、准确地量化其长期效益并说服企业进行大规模投资,是一个亟待解决的问题 [1,2]。这不仅需要量化直接的维护成本节约,还需要评估间接的生产效率提升、产品质量改善等效益。从经济学角度,开发更精确的数字孪生投资回报率评估模型是未来研究的重要方向。

在特定工业场景下,这些挑战可能表现出不同的复杂性。例如,在生产流程高度定制化或设备类型极其多样化的工厂中,数据异构性问题会更为突出;而在对停机成本敏感的连续生产行业,实时性和模型精度要求则更为严苛。

从跨学科角度思考,可以为解决现有挑战提供新思路。例如,借鉴软件工程中的模块化设计思想,可以促进数字孪生模型的可扩展性,实现不同功能模块的独立开发与集成,从而解决数字孪生的可扩展性问题。跨领域知识迁移,例如将医疗影像处理中的降噪和特征提取技术应用于工业传感器数据清洗,或将金融风控领域的异常检测算法应用于设备故障预测,都具有巨大的潜在作用,有助于提升数字孪生模型的鲁棒性和预测能力。

6.2 突破性研究方向与创新解决方案

数字孪生驱动的预测性维护正处于快速发展阶段,其未来演进将深度融合新兴技术,以克服现有挑战并拓展新的应用场景。

1. 应对数据质量与稀疏性挑战

在工业环境中,数据质量和稀疏性是数字孪生预测性维护面临的核心挑战。为有效应对,可引入结合领域知识的弱监督学习自监督学习方法。这些方法能够利用海量的无标签工业数据进行预训练,再辅以少量高质量的标注数据进行微调,从而有效应对数据稀疏性问题。例如,物理定律或专家经验可作为弱监督信号来指导模型训练。同时,数据增广技术,特别是基于物理模型仿真生成合成故障数据,能有效补充真实世界中难以采集的极端或罕见故障数据。为提升数据质量并减少传输延迟,部署边缘计算架构至关重要,它能在数据源头进行初步清洗、过滤和异常检测,并通过数据压缩技术减少传输带宽,以支持数字孪生的实时性需求 [6]。此外,贝叶斯优化可以更有效地探索模型超参数空间,以适应有限数据下的模型训练,而**生成对抗网络(GANs)**则可用于生成更真实的合成数据,弥补真实数据的不足。

2. 提升模型准确性、泛化能力与可解释性

模型的准确性、泛化能力与可解释性是数字孪生预测性维护系统成熟度的关键衡量指标。多模态数据融合与先进人工智能模型是提升这些指标的有效途径。将振动、温度、电流等传感器数据与图像(如红外热成像、视觉检查)和声音数据相结合,利用多模态融合深度学习架构(如Transformer或门控循环单元GRU与卷积神经网络CNN的结合),能捕捉更全面的设备健康信息,提高故障诊断的准确性。通过门控机制动态调整不同模态数据的权重,可增强模型对复杂故障模式的感知能力。强化可解释人工智能(XAI)集成至关重要,它能提供故障预测的关键特征贡献度分析,使维护工程师理解模型决策的依据 [1,2,4,5]。进一步研究因果推断方法,将有助于揭示故障发生的根本原因,提升故障诊断的深度和可靠性。

为增强模型泛化能力和降低部署成本,构建工业领域预训练模型库具有重要意义。开发针对特定工业设备类型(如电机、泵、齿轮箱)的预训练深度学习模型,这些模型可以通过大量非敏感的行业数据进行训练。当部署到新的工厂或设备时,只需利用少量新设备的标签数据进行微调(即迁移学习),即可快速适应。针对不同工厂间数据隐私和共享的难题,引入联邦学习机制是关键解决方案。它允许各工厂在本地训练其预测性维护模型,并将模型参数(而非原始数据)聚合到中心服务器,实现知识共享和模型泛化能力的提升,同时保障数据隐私 [1,2,3,4,5]。

在系统架构层面,数字孪生与边缘-云协同计算将提高系统的响应速度和可扩展性。将轻量级人工智能模型部署到边缘设备(如PLC、工业网关),实现实时异常检测和初步故障诊断,减少数据传输延迟 [3,4,6]。同时,将复杂的模型训练和长期趋势分析放在云端进行。此外,探索物理信息神经网络(PINNs),将物理定律作为约束条件嵌入深度学习模型,以提高模型在数据有限或不完整情况下的准确性和泛化能力,并增强其可解释性。然而,联邦学习的通信开销以及PINNs对物理模型的依赖性等问题仍需进一步研究和解决。

3. 解决互操作性、标准化与数据治理难题

工业4.0背景下,增强操作技术/信息技术数据融合的标准化与互操作性是数字孪生实现价值的关键。开发通用数据模型和应用程序接口,例如基于语义网或知识图谱的工业数据模型,以实现不同厂商、不同协议、不同层级系统间数据的无缝集成和语义互操作 [1,2,3,4,5]。推动行业组织制定和推广统一的数字孪生数据交换标准至关重要。

构建全面的数据治理框架对于数字孪生全生命周期的数据流管理不可或缺。设计和实施从数据采集、存储、处理到利用的端到端数据治理策略,包括数据质量管理、数据所有权、访问权限、隐私保护(如差分隐私、同态加密)和数据安全审计机制,以确保数据的合规性、可信赖性和安全性。此外,重点强调语义互操作性,即不仅是数据格式的统一,更是数据含义的统一,可以借鉴本体论(Ontology)和知识图谱技术来构建工业领域的统一语义模型,实现更高级别的数据集成和知识共享。

4. 应对多物理场耦合与复杂系统建模挑战

为实现对复杂设备的精准预测性维护,多尺度、多物理场耦合建模是必然趋势。研究如何将机械、热、流体、电磁等不同物理领域的模型进行有效耦合,构建更全面、更精确的数字孪生模型,尤其是在复杂设备(如燃气轮机、核电站关键部件)的预测性维护中。可以探索基于**降阶模型(Reduced Order Models, ROM)**的技术,在保证精度的前提下降低计算复杂性。

基于知识图谱的建模与推理能有效整合领域知识,提升故障诊断的准确性和可解释性。构建工业设备的知识图谱,整合设备结构、运行参数、故障模式、维护经验等领域知识,实现基于知识的数字孪生模型构建和智能推理。此外,探索数字孪生与多体动力学仿真软件的深度集成,实现物理模型与数据模型的无缝协同仿真,将显著提升复杂系统行为预测的准确性。

5. 评估商业价值与投资回报率

为了推动数字孪生预测性维护的广泛应用,深入的经济效益分析至关重要。这应包括基于实际案例的投资回报率(ROI)计算模型,量化预测性维护在减少停机时间、降低备件库存、优化维护人员调度等方面的具体收益。通过与传统维护策略进行对比,提供清晰的商业价值案例。

建立跨领域和跨企业的评估标准,开发一套行业通用的数字孪生预测性维护效益评估框架和指标体系,以便不同企业和研究机构能够进行横向比较,促进最佳实践的推广。推广数字孪生即服务(DTaaS)商业模式,能有效降低制造商的初期投资成本和运维负担,帮助中小企业更快地采纳数字孪生技术 [1,2,3,4,5]。此外,引入生命周期成本(LCC)分析,将数字孪生解决方案从设计、实施、运维到废弃的全过程成本纳入考量,提供更全面的经济评估。

6. 强化数字孪生生命周期管理与人机协作

现有研究较多关注数字孪生的构建和应用,但其在设备整个生命周期中的演进和维护管理提及较少。未来的研究应探讨数字孪生的动态演化和自适应更新机制,使其能够随着物理设备的磨损、改造或环境变化而实时调整,确保虚拟模型始终与物理实体保持高度一致性。同时,探索增强现实/虚拟现实技术与数字孪生结合,为维护人员提供沉浸式操作指导和远程专家协助,甚至结合认知计算,使数字孪生系统不仅提供预测,还能根据历史维护经验和专家知识,给出更智能、更具操作性的维护建议 [2,4]。此外,研究数字孪生与认知增强技术的结合,使数字孪生系统能够模拟人类专家思维过程,提供更智能、更具策略性的维护建议,实现真正意义上的人机协作。

7. 优化智能维护调度与优化

尽管强化学习在数字孪生预测性维护中被提及,但其在维护策略优化中的具体应用仍需深入探讨。未来可以探索将强化学习应用于数字孪生驱动的智能维护调度。利用数字孪生作为训练环境,通过强化学习算法训练智能体,使其能够根据设备实时状态、预测的剩余寿命、备件库存和人力资源等因素,动态地优化维护计划,实现最优的维护调度策略,最大限度地提高设备稼动率和降低维护成本 [2,3]。此外,更详细地探讨多目标优化算法在维护调度中的应用,例如在设备健康状况、维护成本和生产效益之间进行权衡,以找到最优的维护策略。

值得注意的是,现有研究对元宇宙等新兴技术与数字孪生预测性维护的结合“缺乏具体的展望” [1,2,3,4,5],也“尚未深入探讨”其具体应用模式和潜在影响。未来研究应着重弥补这些空白,探索元宇宙在工业场景下提供沉浸式协作、远程诊断与维护培训的潜力。同时,强调跨学科合作和标准化在未来发展中的重要性,以促进技术的互操作性和广泛应用。

6.3 结论

本综述深入探讨了数字孪生在智能工厂预测性维护领域的核心价值、巨大潜力和与边缘计算协同的强大能力。研究发现,数字孪生技术通过提供物理资产的实时虚拟副本 [1]、高保真模拟 [2] 和精确预测能力 [3],显著提升了工业效率 [5],降低了运营成本 [4],并极大地推动了智能制造的转型升级 [1]。

数字孪生在预测性维护中的关键作用体现在其能够实现设备的精准故障预测和优化维护计划,从而最大限度地减少非计划停机时间,提高设备稼动率和整体运营效率 [1,4]。这种能力不仅提升了工业系统的韧性和可持续性 [5],也为企业实现数字化转型奠定了坚实基础 [6]。

尽管数字孪生在智能工厂预测性维护领域展现出巨大潜力,但其应用仍面临诸多挑战,包括数据质量、模型泛化能力、互操作性以及安全性等问题 [2,3]。然而,将数字孪生与边缘计算、人工智能(AI)算法和5G/6G通信等前沿技术相结合,将为克服这些挑战提供新的突破方向,实现更智能、更高效的工业生产 [2,3,6]。

本综述对领域内的研究人员和工业实践者具有重要启示。对于研究人员而言,未来的研究应着重于开发更稳健的数据处理和融合技术,提升数字孪生模型的泛化能力和自适应性,并探索基于联邦学习等新范式的安全互操作性解决方案。对于工业实践者,应积极采纳数字孪生技术,并将其与现有IT/OT系统深度集成,以优化生产流程、提高效率和可靠性。

展望未来,数字孪生将是实现智能制造和可持续发展的关键技术。它不仅能够通过优化设备维护和生产流程来促进工业的可持续发展,减少资源消耗和环境足迹,还能提升工业系统的韧性,使其更好地应对市场波动和突发事件。本综述旨在强调数字孪生在解决未来工业挑战方面的启示,并描绘出数字孪生在智能工厂预测性维护领域可持续发展的宏伟愿景,从而提升其在推动全球工业转型中的宏观价值和影响力。

References

[1] Digital Twin Technology - The Smart Approach to Enhancing Manufacturing Productivity – Metrology and Quality News - Online Magazine https://metrology.news/digital-twin-technology-the-smart-approach-to-enhancing-manufacturing-productivity/

[2] The Role of Digital Twins in Predictive Maintenance for Manufacturers: Part 2 https://www.modelcamtechnologies.com/The-Role-of-Digital-Twins-in-Predictive-Maintenance-for-Manufacturers

[3] Digital Twins for Industry 4.0 | Predictive Maintenance - Acuvate https://acuvate.com/blog/digital-twin-for-predictive-maintenance/

[4] Leveraging Digital Twins for Predictive Maintenance in Smart Manufacturing https://blog.isa.org/leveraging-digital-twins-for-predictive-maintenance-in-smart-manufacturing

[5] AI-Driven Predictive Maintenance for Smart Manufacturing Systems Using Digital Twin Technology https://www.ijcesen.com/index.php/ijcesen/article/view/1099

[6] Digital Twins and Edge Computing Unite to Drive Manufacturing Insights - Belden https://www.belden.com/blog/digital-twins-and-edge-computing-unite-to-drive-manufacturing-insights
